2SA168

通信工業用ゲルマニウムトランジスタ 日電 2SA168





通信工業用にして電電公社認定品種という逸品。
しかも一瞥しただけで「NEC製」と分かる黒い筐体が当時モノです。

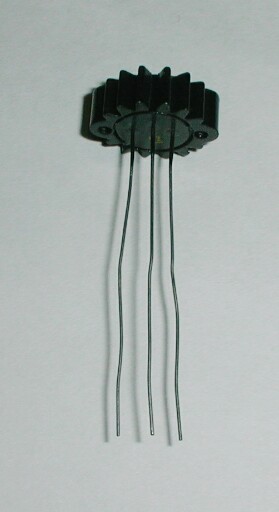

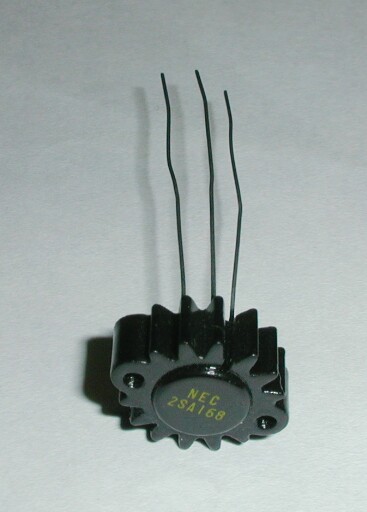

TO−5形状にギザギザの放熱板をまとったこのタイプは日電だけです。
(沖電気へOEM供給された一部の品種にも存在します)
当時は電流増幅率で型番を分類する一方で、「型番末尾奇数番=放熱器無し」「型番末尾偶数番=放熱器有り」といった分類も行われていました。ですから兄弟種の2SA167には放熱器がありません。
主用途は高周波増幅発振や高速度スイッチングでした。


【諸元】
製造元:日本電気株式会社
構 造:ゲルマニウムPNP合金接合型
【最大定格】
コレクタ・ベース間電圧:  −20V
コレクタ電流     :  −50mA
コレクタ損失     :  175mW
遮断周波数      :   9MHz

画像及び本文:klx_111様
