2SA202

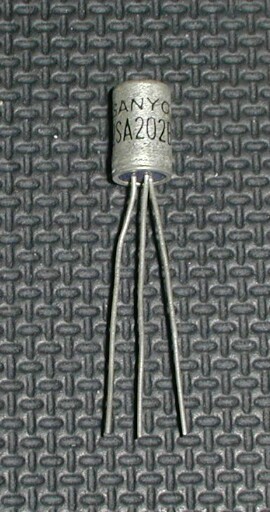

中波帯高周波用ゲルマニウムトランジスタ 三洋 2SA202



2SA201〜203シリーズはAMラジオの高周波〜中間周波部への使用目的で設計されました。
2SA202は中間周波増幅用ですが小信号の低周波増幅回路にもに適し、周波数が数MHz以下であれば小信号増幅用として用途を問いません。
2SA202は2SA203より若干利得が高いので、中間周波増幅には2SA202→2SA203と前段に使用します。
欲張って2SA202を二段にするとゲインの稼ぎ過ぎで異常発振を招くことがあります。



【諸元】
製造元:東京三洋電機株式会社
構 造:ゲルマニウムPNP合金接合型
【最大定格】
コレクタ・ベース間電圧: −15V
コレクタ電流     : −15mA
コレクタ損失     : 100mW
遮断周波数      : 12MHz

画像及び本文:klx_111様
