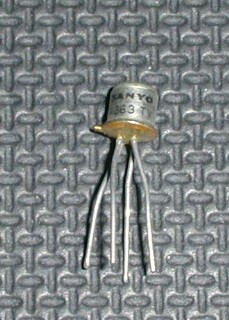

2SA263
ＶＨＦ帯高周波用ゲルマニウムトランジスタ 三洋 2SA263
三洋製メサ型ゲルマニウムトランジスタでは最古参の部類に入ります。
当時としては驚異的なハイスペック、トランジョン周波数５００ＭＨｚを誇り、ＴＶなどの高周波回路で活躍しました。
画像では分かりにくいですが、三洋独自の熱収縮チューブに型番を印字する製法が採られています。
※リード線が金銀ツートンカラーになっているのは、工場出荷時の予備ハンダに因るものです。
【諸元】
製造元：東京三洋電機株式会社
構 造：ゲルマニウムＰＮＰメサ型
【最大定格】
コレクタ・ベース間電圧： −２０Ｖ
コレクタ電流 ： −５ｍＡ
コレクタ損失 ： ６０ｍＷ
トランジョン周波数 ： ５００ＭＨｚ
画像及び本文：klx_111様
