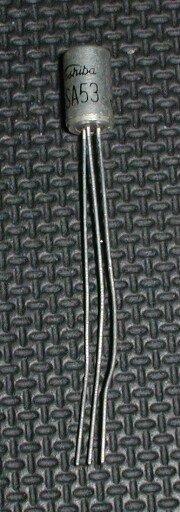

2SA53

中波帯高周波用ゲルマニウムトランジスタ 東芝 2SA53



AM中間周波増幅用として設計され、東芝トランジスタの重鎮として長い歴史を誇りました。
兄弟石に2SA49があり、2SA49の方が高利得になっています。
中間周波増幅に利用する場合は2SA49を前段、2SA53を後段に使います。
ゲインを稼ごうと2SA49を二段にすると、異常発振を招くことがありますので注意が必要です。



【諸元】
製造元:東京芝浦電気株式会社
構 造:ゲルマニウムPNP合金接合型
【最大定格】
コレクタ・ベース間電圧: −18V
コレクタ電流     : −5mA
コレクタ損失     : 60mW

画像及び本文:klx_111様
