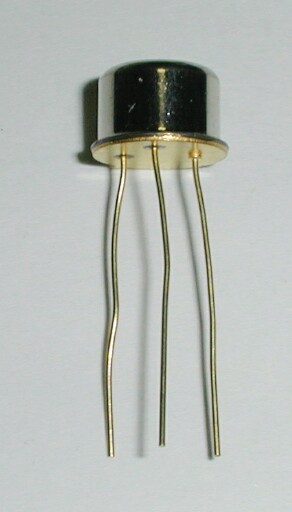

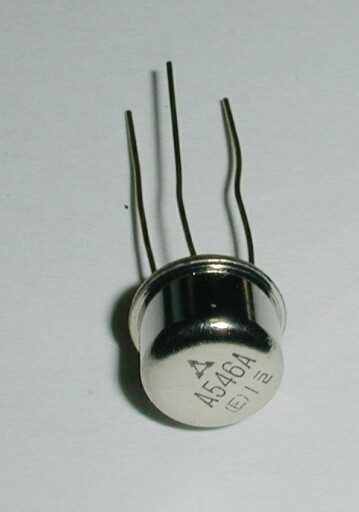

2SA546A
シリコントランジスタ 松下 2SA546A
低周波中電力増幅用の石です。２ＳＣ６９６Ａとコンプリメンタリ接続して５Ｗ程度の出力が得られます。
また２０〜４０Ｗの大出力パワートランジスタのドライブ用としても最適です。
【諸元】
製造元：松下電器産業株式会社
構 造：シリコンＰＮＰエピタキシャル・プレーナ型
【最大定格】
コレクタ・ベース間電圧： −９０Ｖ
コレクタ電流 ： −１Ａ
コレクタ損失 ： ７５０ｍＷ
トランジョン周波数 ： ８０ＭＨｚ
画像及び本文：klx_111様
