2SB106
通信工業用ゲルマニウムトランジスタ 日電 2SB106

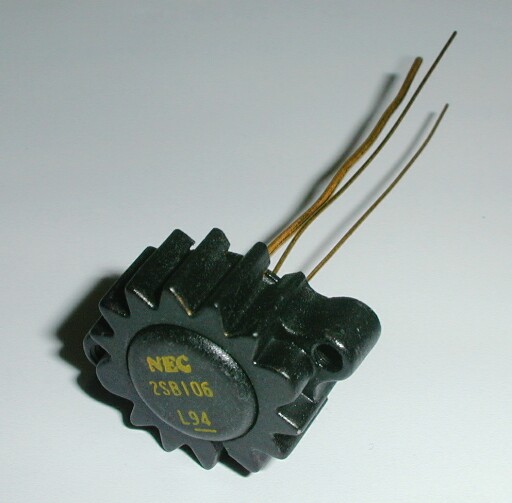

通信工業用の逸品にして、一瞥しただけで「ＮＥＣ製」と分かる黒い筐体が当時モノです。

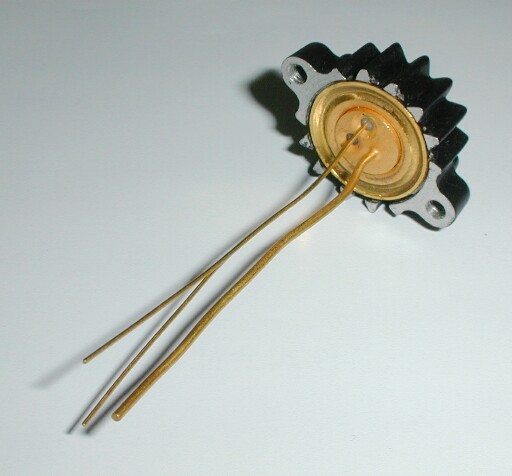

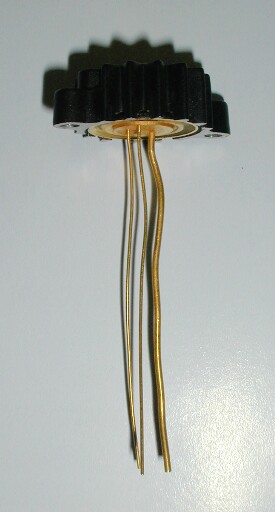

ＴＣ−６類似の大型筐体にギザギザの放熱板をまとったこのタイプは日電だけです。
当時は電流増幅率で型番を分類する一方で、「型番末尾奇数番＝放熱器無し」「型番末尾偶数番＝放熱器有り」といった分類も行われていました。ですから兄弟種の２ＳＢ１０５には放熱器がありません。
メーカー資料によりますと１９６０年代初頭には保守品種となり後継の２ＳＢ２４０が代替品種に推薦されています。しかしながら先に廃品種となったのは後継の２ＳＢ２４０で２ＳＢ１０６は１９８０年代後半まで保守品種として残った珍しい品種でもあります。
【諸元】
製造元：日本電気株式会社
構 造：ゲルマニウムＰＮＰ合金接合型
旧型名：２Ｓ１０６・ＳＴ３５Ｒ
【最大定格】
コレクタ・ベース間電圧： −３０Ｖ
コレクタ電流 ： −５００ｍＡ
コレクタ損失 ： ３Ｗ（放熱板付）
画像及び本文：klx_111様
