2SB235
ゲルマニウムパワートランジスタ 東芝 2SB235

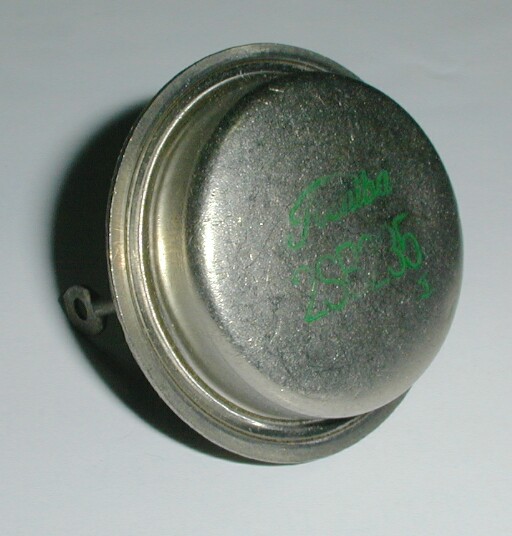

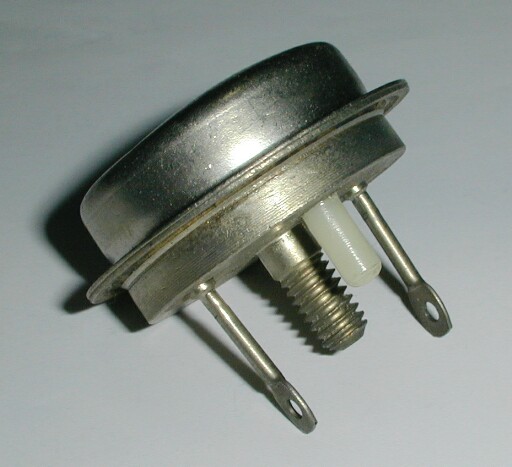

直径３ｃｍ強という巨大なＴＯ−３６筐体のパワートランジスタです。
コレクタ損失８０Ｗというのは熱に弱いゲルマＴｒの中でトップクラスの規格です。
兄弟種でコレクタ耐圧の若干低い２ＳＢ２３６にはＮＨＫ指定品種も存在し、ＤＣ−ＤＣコンバータや電源回路などによく用いられました。
ゲルマニウムの特性から飽和電圧が低く電源の利用効率が良いメリットがあります。つまり同じ電圧ならシリコンＴｒより出力が得やすくなります。
また遮断周波数があまり高くないことから無用な寄生発振が起きにくい利点もあります。
なお長期保管品ゆえ銘板の擦れや若干の凹みなどがあります。外見上の問題で特性には全く問題ありません。
現状渡しにてお願いいたします。特段の理由なく返品やクレームは勘弁して下さい。
※ＴＯ−３６用絶縁シートは入手難ですので、取付ボルト一式と共にオマケします。
【諸元】
製造元：東京芝浦電気株式会社
構 造：ゲルマニウムＰＮＰ合金接合型
【最大定格】
コレクタ・ベース間電圧： −８０Ｖ
コレクタ電流 ： −１５Ａ
コレクタ損失 ： ８０Ｗ
画像及び本文：klx_111様
