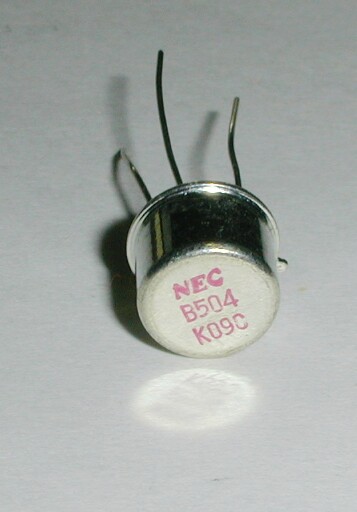

2SB504
シリコンパワートランジスタ 日電 2SB504
低周波中電力増幅ならびに低速度スイッチング用として設計されました。
サーボアンプ、＋接地電源のリレードライブ、ＤＣ−ＤＣコンバータ、電源制御など広範囲への利用が展開できます。またエミッタ耐圧が高い、耐サージ性が優れている、寄生発振がおきにくいという特徴もあります。
兄貴分の２ＳＢ５０５には放熱器がついていますが、中身は一緒です。
ＮＰＮの２ＳＤ７８とはコンプリメンタリ（相補対称）の関係にあります。
【諸元】
製造元：日本電気株式会社
構 造：シリコンＮＰＮエピタキシャル・プレーナ型
【最大定格】
コレクタ・ベース間電圧： −８０Ｖ
コレクタ電流 ： −２Ａ
コレクタ損失 ： １Ｗ
画像及び本文：klx_111様
