2SB516

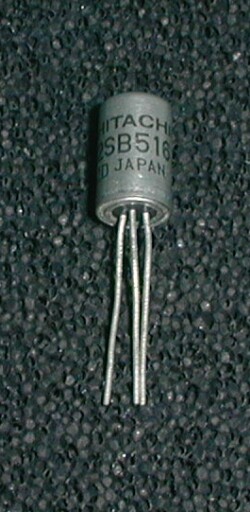

低周波電力増幅用ゲルマニウムトランジスタ 日立 2SB516
ゲルマトランジスタの牙城だった２ＳＢタイプも５００番台になると一転してシリコンへと世代交代が進んでいます。一風変わった品種のトランジスタが散見されるのも興味深いです。
規格的には先輩格の2SB77に瓜二つでコレクタ耐圧が若干低くなっている点が異なります。同社の2SB370-2SB534の関係にも似ています。
1972-73年頃にリリースされたのも束の間、僅か数年で廃品種となり2SB77より短命でした。
【諸元】
製造元：株式会社日立製作所
構 造：ゲルマニウムＰＮＰ合金接合型
【最大定格】
コレクタ・ベース間電圧： −２０Ｖ
コレクタ電流 ： −１００ｍＡ
コレクタ損失 ： １５０ｍＷ
画像及び本文：klx_111様
