2SC696A

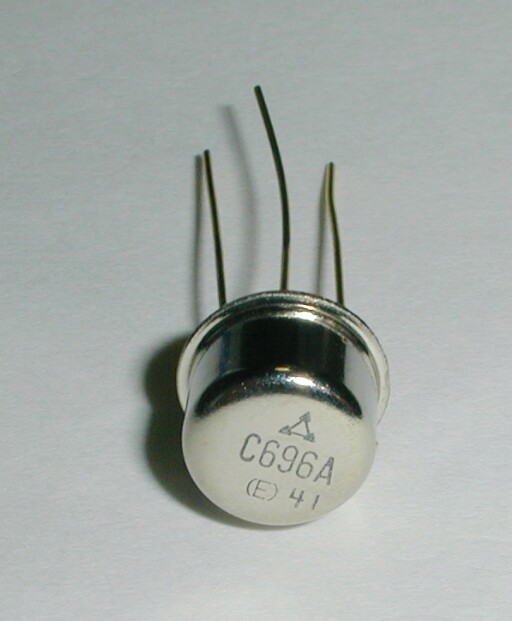

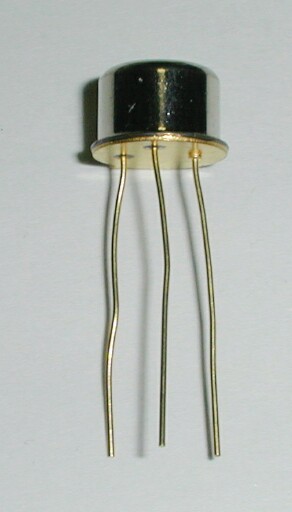

シリコンパワートランジスタ 松下 2SC696A（2SC696の高耐圧版）
低周波出力増幅用の石です。２ＳＡ５４６Ａとコンプリメンタリ接続して５Ｗ程度の出力が得られます。
どちらかと言えば、２０〜４０Ｗの大出力パワートランジスタのドライブ用として使われる事が多く、そのような意図で設計された石です。
余裕ある定格からオーディオ用以外にも用途が広く、他社のセミパワートランジスタ代替品種として名を連ねることも多かった優秀な石です。
なお２ＳＣ６９６とはコレクタ耐圧のみ異なり、他の特性は同じです。（２ＳＣ６９６Ａの方が高耐圧）
【諸元】
製造元：松下電器産業株式会社
構 造：シリコンＮＰＮエピタキシャル・プレーナ型
【最大定格】
コレクタ・ベース間電圧： １３０Ｖ
コレクタ電流 ： ３Ａ
コレクタ損失 ： ７５０ｍＷ
トランジョン周波数 ： １００ＭＨｚ
画像及び本文：klx_111様
