2SC697A

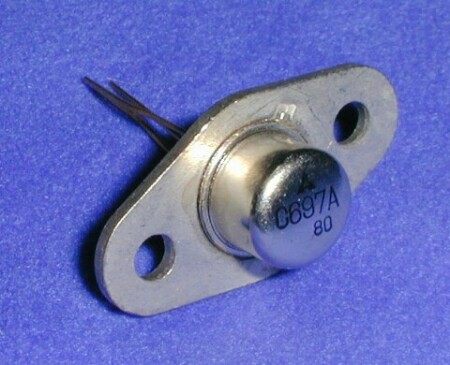

シリコンパワートランジスタ 松下 2SC697A(2SC696のフランジ付き高耐圧版)



低周波出力増幅用の石です。2SA547Aとコンプリメンタリ接続して40Wクラスの大出力パワートランジスタのドライブ用として使われる事例が多かった石です。
余裕ある定格からオーディオ用以外にも用途が広く、他社のセミパワートランジスタ代替品種として名を連ねることも多かった優秀な石です。
なお2SC696Aとは放熱フィンの有無のみ異なり、本質的にはまったく同じものです。(2SC697Aの方がフィン付でコレクタ損失が大きい)



【諸元】
製造元:松下電器産業株式会社
構 造:シリコンNPNエピタキシャル・プレーナ型
【最大定格】
コレクタ・ベース間電圧: 130V
コレクタ電流     :   3A
コレクタ損失     :  10W
トランジョン周波数  : 100MHz

画像及び本文:klx_111様
