2SC814

伊達巻 シリコントランジスタ 日電 2SC814

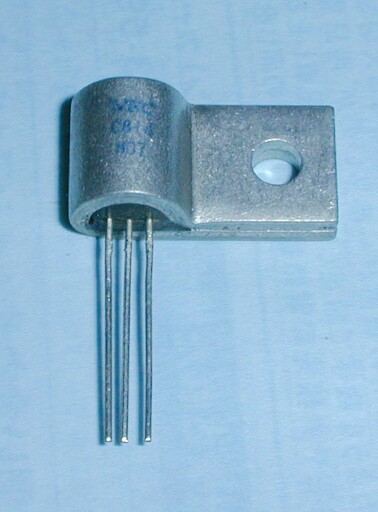

TO−92封止の外側に伊達巻きのようなアルミ放熱フィンを纏った姿が独特です。日電・伊達巻き8品種(2SA545,A643,2SC814,C853,C881,C1330,2SD228,D261)のひとつです。
放熱フィンの取り付け穴を利用して他のパワートランジスタと熱結合させ、バイアスコントロールとしての利用もありました。
※送りするロットは画像と異なる場合があります。


【諸元】
製造元:日本電気株式会社
構 造:シリコンNPNエピタキシャル型
【最大定格】
コレクタ・ベース間電圧:  30V
コレクタ電流     : 500mA
コレクタ損失     : 400mW
トランジョン周波数  : 180MHz


画像及び本文:klx_111様
