2SC90H

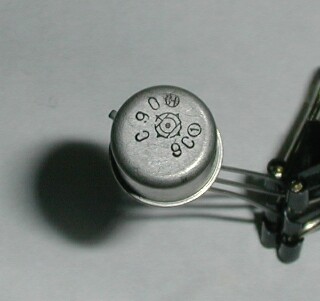

通信工業用ゲルマニウムトランジスタ 日立 2SC90H



絶滅寸前のゲルマニウム・トランジスターを自作エフェクターに使ってみませんか?
ゲルマニウムを用いたトランジスタはPNP形の方が製造しやすかったのでNPN形の種類は少数に留まりました。
この2SC90Hはスイッチング用途に開発されました。型番末尾の「H」は通信工業用を意味し一般品より高信頼保証されたものです。



【諸元】
Vcbo 25V
Ic 400mA
Pc 120mW
構 造:ゲルマニウムNPN合金接合型
製 造:株式会社日立製作所


《日立通信工業用「Hシリーズ」高信頼トランジスタの特徴》
(1)経年変化が僅少である
 完全なエージングにより最大定格以下での使用に対してはほとんど経年変化を示しません。
(2)規格の幅がせまい(ばらつきが少ない)
 規格の幅を一般品種より一段とせばめ、また使い易さを考慮して、中心値を決めていますので、回路設計に際して非常に有利です。

 ※日立通信工業用半導体製品一覧表(1962年発行)より抜粋。

画像及び本文:klx_111様
