2SC943

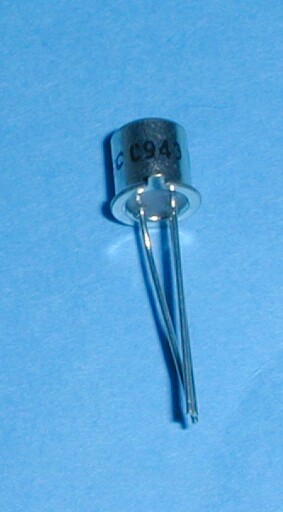

シリコントランジスタ 日電 2SC943



高周波増幅用に設計されたトランジスタですが、スイッチングや低周波増幅にも使えます。耐圧や電流増幅率が高い特長があります。
海外の自作記事によく登場する2N2222の代替品種としての利用も考えられます。



【諸元】
製造元:日本電気株式会社
構 造:シリコンNPNエピタキシャル・プレーナ型
【最大定格】
コレクタ・ベース間電圧: 60V
コレクタ電流     : 200mA
コレクタ損失     : 300mW
トランジョン周波数  : 250MHz


(参考:2N2222)
コレクタ・ベース間電圧: 60V
コレクタ電流     : 800mA
コレクタ損失     : 500mW
トランジョン周波数  : 250MHz

画像及び本文:klx_111様
