2SD669

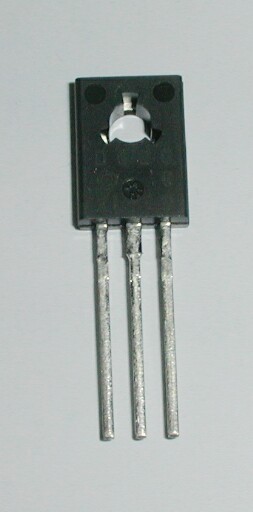

シリコンパワートランジスタ 日立 2SD669



小型樹脂モールドながらコレクタ損失が大きく、コレクタ耐圧も比較的高いので回路によっては重宝された石です。
2SDタイプながらトランジョン周波数が高いのも興味深い品種です。
現在は廃品種となり、日立製作所(現ルネサステクノロジ)のサイトからデータシートもダウンロード出来なくなっています。
ちなみにその登場はかなり古く、手元の資料では1977年頃となっています。
最近は同じ型番で中国の某メーカー製が出回っていると聞きます。
調子に乗って注文すると型番のみ合っていて、まったくのニセモノだったりします。
お求めの際は御注意下さい。



【諸元】
製造元:株式会社日立製作所
構 造:シリコンNPNエピタキシャル型
【最大定格】
コレクタ・ベース間電圧: 180V
コレクタ電流     : 1.5A
コレクタ損失     :  20W
トランジョン周波数  : 140MHz

画像及び本文:klx_111様
