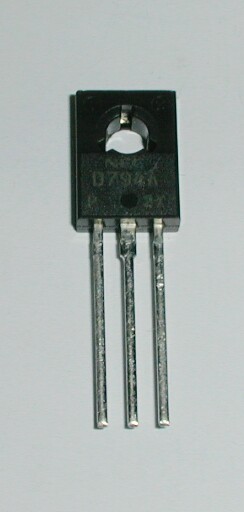

2SD794A
シリコンパワートランジスタ 日電 2SD794A
低電圧・大電流型として設計され、カーステレオやカーラジオのアンプ終段に用いられました。耐破壊量が大きく電流増幅率の電流に対するリニアリティが良く３〜５Ｗ位のアンプに最適でした。
大柄だった先輩の２ＳＣ１０９８Ａが機器小型化の流れでコンパクトなパッケージに改められ、新たに２ＳＤ７９４Ａとなってバトンを引き継ぎました。その登場は意外に古く、手元の資料では１９７９年頃となっています。
２ＳＤ７９４とはコレクタ・エミッタ耐圧のみ異なり、他の特性は同じものです。
【諸元】
製造元：日本電気株式会社
構 造：シリコンＮＰＮエピタキシャル型
【最大定格】
コレクタ・ベース間電圧： ７０Ｖ
コレクタ電流 ： ３Ａ
コレクタ損失 ： １０Ｗ
トランジョン周波数 ： ６０ＭＨｚ
画像及び本文：klx_111様
