2SH20

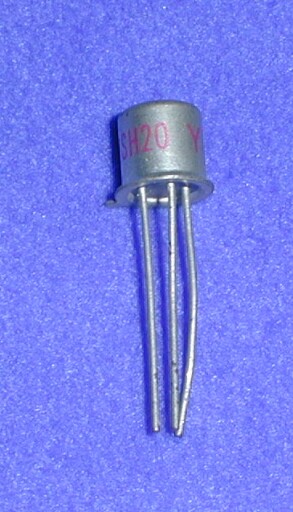

通信工業用ユニジャンクショントランジスタ 東芝 2SH20
「トランジスタ」という名前が付いていますが構造上はダイオードであり、増幅作用はありません。
本名は「ダブルベースダイオード」でありながらＧＥ社の商品名である「ユニジャンクショントランジスタ」という名称が一般的です。
簡単にし張発振器が組めることからタイミング回路、トリガ回路、パルス発生器によく利用されました。
２ＳＨ２０〜２２兄弟のうち民生用だった２ＳＨ２２が真っ先に廃品種となり通信工業用だった他２品種もやがて保守廃品種となって第一線を退いています。
【諸元】
製造元：東京芝浦電気株式会社
構 造：シリコンＮベース単接合
【最大定格】
ベース１・ベース２間電圧： ５５Ｖ
エミッタ電流 ： ５０ｍＡ
許容損失 ： ２５０ｍＷ
画像及び本文：klx_111様
